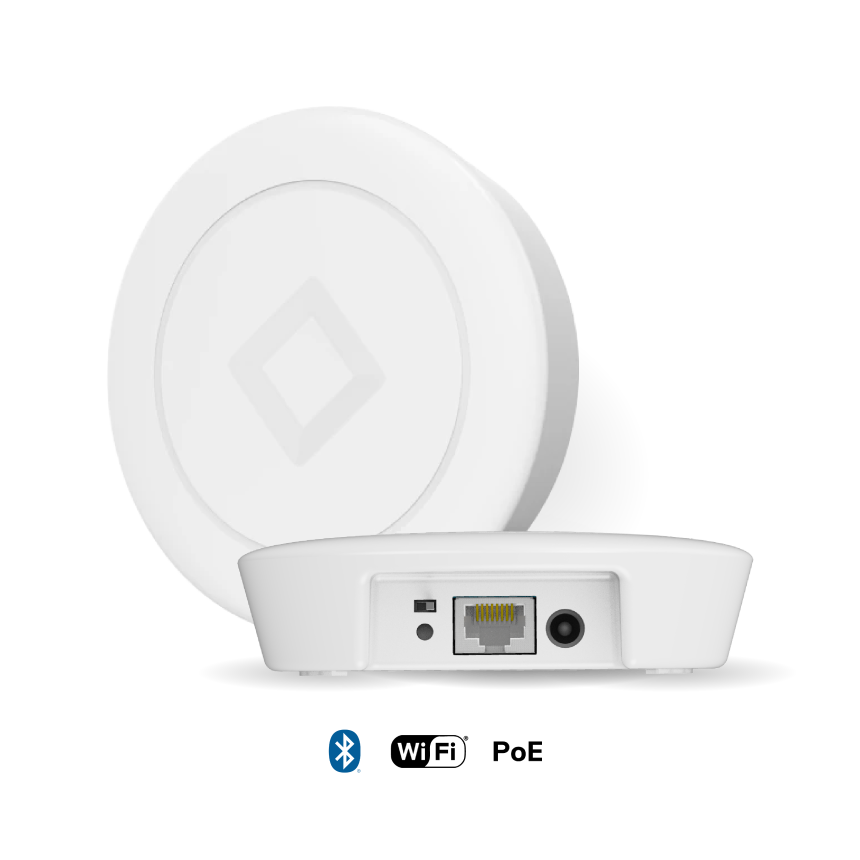

MG4 可充电智能网关

MG4网关是云里物里自主研发的一款智能、可充电的网关设备,旨在用于蓝牙设备的数据采集和监控管理。MG4采用可更换电池设计,支持断电工作,能够稳定运行并持续采集蓝牙设备信号。
它将采集到的数据封装成JSON格式,并通过WiFi进行高效的数据传输。即使在意外断网的情况下,MG4也能够存储数据,确保重要数据不会丢失。
通过MG4网关,用户可以在云平台上实现对蓝牙设备的监控和定位,并与其他系统实现联动。这为人员、资产、环境等方面的数字化和智能化管理提供了便利。通过精准运营和降低成本,MG4网关可以广泛应用于智慧办公、智慧场馆等多个应用场景。

* 该产品经过严格测试(发射功率测试、灵敏度测试功耗测试、稳定性测试、老化测试等),工厂通过了IS09001质量体系认证。

  • 大容量电池,可断电工作
  • 断网存储,抗干扰强
  • 吞吐量高,数据可过滤
  • 灵活安装,易于配置
售前技术支持
  • 常规产品规格参数和应用问题解答
  • 协助客户对应用需求进行收集和分析
  • 和客户探讨并推荐高性价比产品方案
售后技术支持
  • 完善的技术资料文档
  • 工程安装部署技术支持
  • 提供SDK、API、源代码及支持二次开发
云管理平台免费
  • 支持IoT设备端到端的功能演示
  • 支持客户快速搭建自己的IoT管理云平台

产品参数 * 数据仅供参考,请以产品规格书为准。

MG4 可充电智能网关 尺寸图
规格参数
材质 ABS
颜色 白色
尺寸(D*H) Φ110*30mm(不带支架)
Φ110*32.8mm(含支架)
重量 118g(含支架)
供电方式 DC电源(5V/1A或12V/2A)
网络连接 WiFi
Flash 16MB
按键 电源、连接服务器状态、OTA升级指示
工作环境 室内
工作温度 -20~55℃
固件升级 OTA、LAN升级
技术参数
蓝牙参数
蓝牙版本 Bluetooth® LE 5.0
蓝牙频段 2.4 GHz,40channels(2400~2483.5MHz)
蓝牙调制方式 GFSK
接收带宽 1Mbps,2Mbps
接收灵敏度 -96 dBm @1Mbps, 30.8 %PER
-93 dBm @2Mbps, 30.8 %PER
接收广播包数量 约75包/秒
扫描范围 约100米覆盖半径(空旷环境,具体需参考发射设备)
WiFi参数
WiFi协议标准 IEEE 802.11 b/g/n
WiFi频段 2.4GHz,14channels(2400~2483.5MHz)
发射功率 802.11b, 1 Mbps@20.5dBm
802.11b, 11Mbps@20.5dBm
802.11g 6 Mbps@20.0dBm
802.11g 54Mbps@18.0dBm
802.11n, HT20, MCS0 @19.0dBm
802.11n, HT20, MCS7 @17.5dBm
802.11n, HT40, MCS0 @18.5dBm
802.11n, HT40, MCS7 @17.0dBm
数据速率20MHz 11b: 1, 2, 5.5 and 11Mbps
11g: 6, 9, 12, 18, 24, 36, 48, 54Mbps
11n: MCS0-7, 72.2Mbps (Max)
数据速率40MHz 11n: MCS0-7, 15Mbps (Max)
传输速率 1T1R 150Mbps
接收灵敏度 802.11b, 1Mbps : –98.0dBm
802.11b, 2Mbps : –96.0dBm
802.11b, 5.5Mbps : –93.0dBm
802.11b, 11Mbps : –88.6dBm
802.11g, 6Mbps : –92.8dBm
802.11g, 9Mbps : –91.8dBm
802.11g, 12Mbps : –90.8dBm
802.11g, 18Mbps : –88.4dBm
802.11g, 24Mbps : –85.4dBm
802.11g, 36Mbps : –82.0dBm
802.11g, 48Mbps : –77.8dBm
802.11g, 54Mbps : –76.2dBm
802.11n, HT20, MCS0 : -92.6dbm
802.11n, HT20, MCS1:-90.6dbm
802.11n, HT20, MCS2:-88.0dbm
802.11n, HT20, MCS3:-84.8dbm
802.11n, HT20, MCS4:-81.6dbm
802.11n, HT20, MCS5:-77.4dbm
802.11n, HT20, MCS6:-75.6dbm
802.11n, HT20, MCS7:-74.4dbm
802.11n, HT40, MCS0 : -90.0dbm
802.11n, HT40, MCS1 : -87.6dbm
802.11n, HT40, MCS2 : -84.8dbm
802.11n, HT40, MCS3 : -81.8dbm
802.11n, HT40, MCS4 : -78.4dbm
802.11n, HT40, MCS5 : -74.2dbm
802.11n, HT40, MCS6 : -72.6dbm
802.11n, HT40, MCS7 : -71.2dbm
调制方式 BPSK / QPSK / 16QAM / 64QAM / DBPSK / DQPSK / CCK
网络协议 MQTT (SSL / TCP) , HTTP (HTTP / HTTPS)
无线加密 WPA-PSK / WPA2-PSK,TKIP

部署说明

双面胶安装方式

应用材质:陶瓷、玻璃/环氧树脂、丙烯酸、PBT、ABS,PC,硬质PVC等材料表面。不建议在有灰质感、未完全干化、老化、潮湿等墙面(如水泥、石膏板等)使用默认配备的双面胶,存在脱落风险;可自行评估选择3M双面泡棉胶带或者免钉胶等进行安装。不建议网关安装在金属层上,可能会受到信号干扰,造成数据丢失。

粘贴要求:清洁粘贴表面,确保粘贴面干燥无尘。

注:为获得更好的粘贴效果,建议先将3M黏贴在网关上,按压设备一两秒并重复几次,将粘贴了双面胶的设备静置24小时后再安装至使用环境。如需要在低温环境中使用,请在粘贴前先用吹风筒将粘贴面微微加热,增加粘性。



支架安装方式

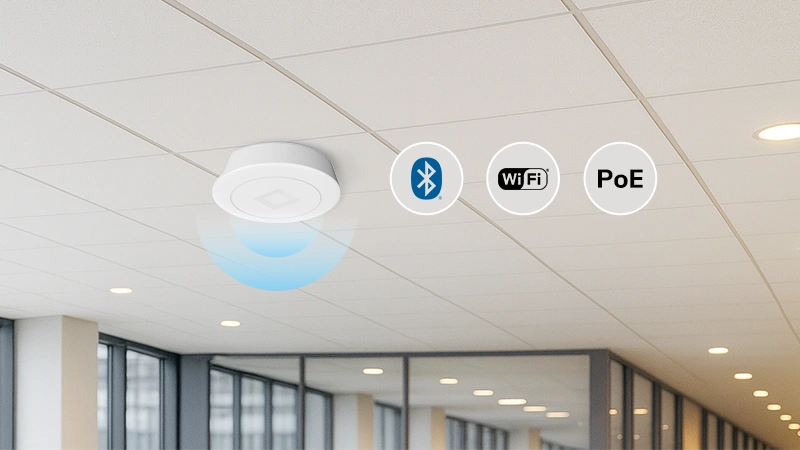

本产品自带支架出货,支持壁挂、吸顶和墙角安装,使用螺丝固定。

应用材质:螺丝应安装在坚固的表面,如墙壁等不易松动的地方。不建议网关安装在金属层上,可能会受到信号干扰,造成数据丢失。

详细步骤:

① 在需要安装的表面打好螺丝孔;

② 将绿色膨胀塞钉入表面孔中;

③ 将螺丝通过安装支架钉入膨胀塞中,使安装支架和网关能够牢固安装;

④ 将MG4网关对准安装支架,旋转嵌入支架中。

注意事项

  • 恢复出厂设置后,之前配置信息会丢失,请谨慎操作;
  • 上电时没网的情况下,网关不做任何上传;
  • 若网关开机后长时间未配网,建议重启网关重新进行配网,否则可能导致配网失败和数据丢失;

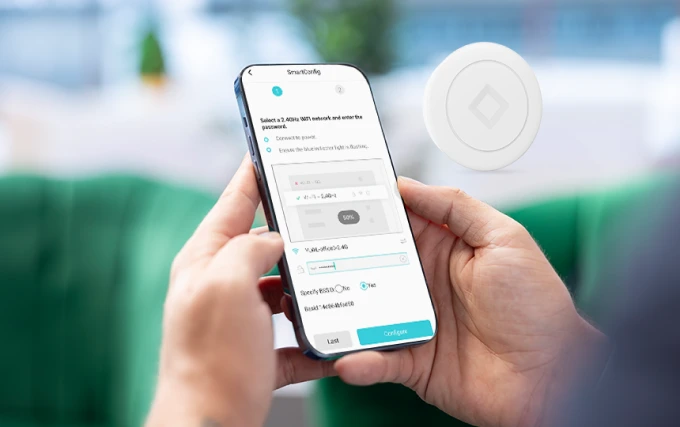

  • 网关与APP在连接配网时只支持2.4GWiFi网络;配置时只需手机与网关在同一局域网中,对频段无要求;
  • App如多次提示配网络超时,建议缩小网关和App与路由器的距离后重试;不建议多个手机对同一个网关进行配网,可能导致配网速度变慢;
  • 当网关处于断电工作状态且电池没电后重新上电,历史存储数据会被擦除;
  • 为保证扫描正常和精度,安装时尽量远离墙角、金属、玻璃屏蔽以及其他遮挡物;
  • 该网关请勿在潮湿环境或室外使用,若超过正常工作温度范围,可能导致产品损坏;
  • 产品使用时请注意避开阳光长时间直接照射,以免外壳老化;
  • 如需要对网关进行配置等操作,请联系我们销售团队,获取关于MG4网关的配置说明等更多资料。
